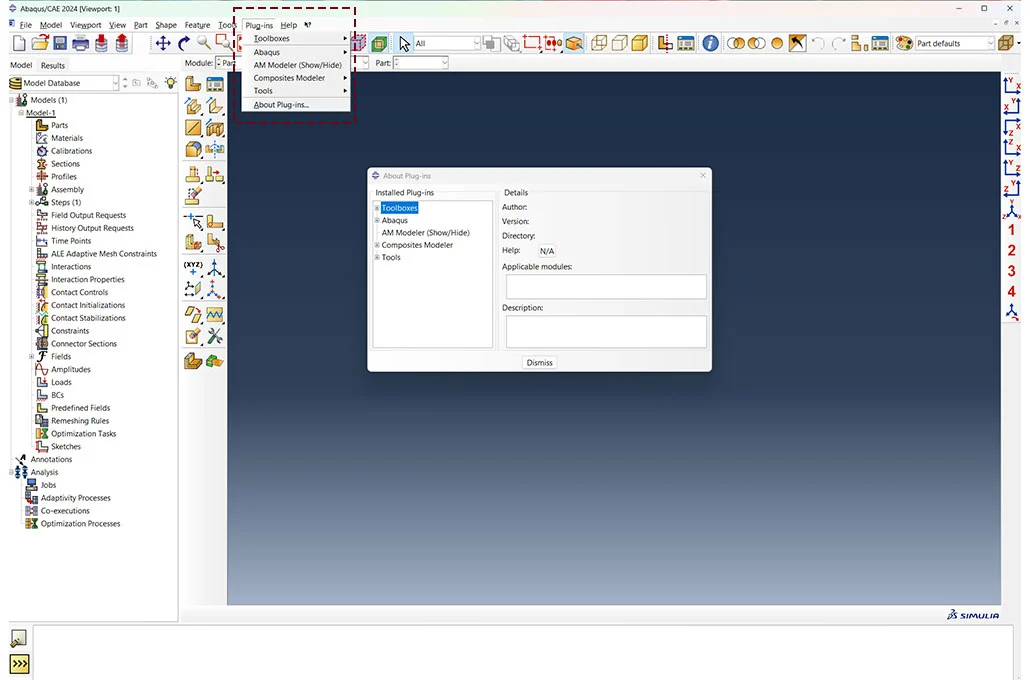

پلاگینهای آباکوس (Abaqus Plug-ins) چیست؟
پلاگین (Plug-in) یا افزونه نوعی نرم افزار کوچک است که به برنامه اصلی (Abaqus/CAE) اضافه میشود تا امکانات جانبی و تکمیلی را فراهم کنند. در اکثر نرم افزارها از جمله آباکوس (Abaqus) پلاگینها به صورت مجزا وجود دارند و کاربر میتواند پلاگینهای مدنظر را دانلود کرده و سپس به نرم افزار اضافه کند. پلاگینهای آباکوس (Abaqus Plug-ins)، با استفاده از زبان برنامه نویسی پایتون (Python) قابلیتهای کاربردی و جدیدی را به محیط گرفیگی آباکوس (Abaqus) اضافه میکنند تا مدلسازیها و تحلیلها سریعتر و راحتتر انجام شوند.
دو نوع پلاگین kernel و GUI برای آباکوس (Abaqus) وجود دارد.
A kernel plug-in consists of functions written using the Abaqus Scripting Interface
GUI plug-in is written using the Abaqus GUI Toolkit and contains commands that create graphical user interfaces, which in turn send commands to the kernel

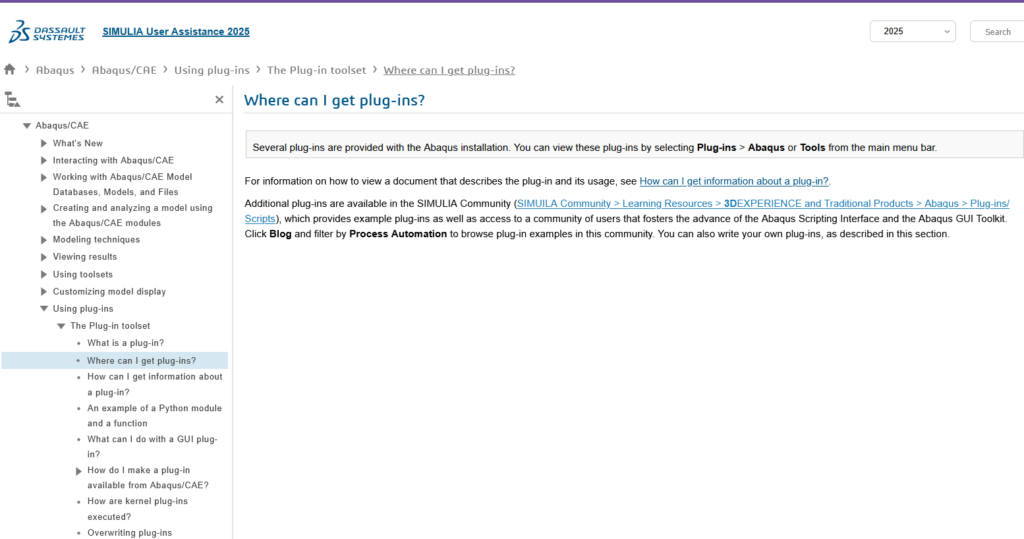

پلاگینهای آباکوس (Abaqus Plug-ins) را از کجا بگیریم؟
بهترین روش برای دریافت پلاگینهای آباکوس (Abaqus Plug-ins) مراجعه به SIMULIA Community است که لینک آن را برایتان قرار دادیم.

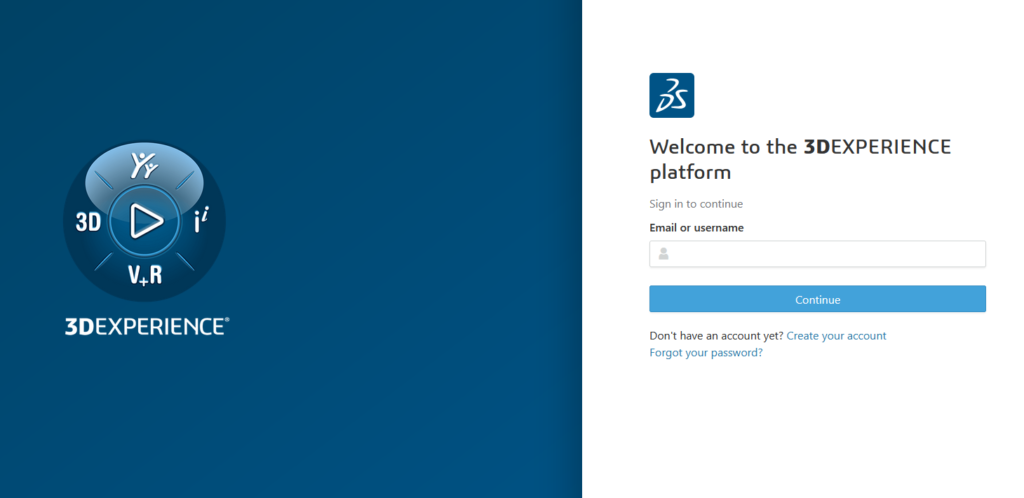

ابتدا VPN یا ابزار رفع تحریم خود را روشن کنید و روی لینک زیر بزنید تا وارد اکانت 3DEXPERIENCE خود شوید. اگر تا به حال اکانت 3DEXPERIENCE platform نساختهاید، فقط نیاز است چند دقیقه زمان بگذارید.
نصب پلاگینهای آباکوس (Abaqus Plug-ins)
برای نصب کردن پلاگینهای آباکوس (Abaqus Plug-ins) در محل نصب نرم افزار آباکوس (Abaqus) به پوشه abaqus_plugins بروید. مسیر پیش فرض پوشه abaqus_plugins برای آباکوس 2024 این چنین است:
C:\SIMULIA\EstProducts\2024\win_b64\code\python3.10\lib\abaqus_plugins
همچنین میتوانید به پوشه زیر بروید و پلاگینها را در آن قرار دهید. هیچ کار اضافه دیگری لازم نیست.
C:\SIMULIA\CAE\plugins\2024
یکی از محبوبترین پلاگینهای آباکوس (Abaqus) تبدیل مش به هندسه است. پلاگین Mesh to Geometry برای نرم افزار آباکوس 2023 و ما قبل با پایتون 2.7 نوشته شده است.
پلاگین Mesh to Geometry برای نرم افزار آباکوس 2024 و جدیدتر با پایتون 3.10 نوشته شده است.
